光学模组

我司不仅提供透镜、反射镜等独立光学元件，还供应集成多种光学元件、光源及图像传感器等电子部件的光学模组。在组装方面，除采用基于元件精度的被动对准技术外，还支持通过监测光学性能进行动态调节的主动对准技术，并能够实现各类组装流程的自动化。

我司镜头组合，光学模组的特点

・采用组装设备实现自动化装配

・通过内部一体化实现从光学设计到光学元件的制造，能够进行最优的产品设计和工艺设计

・支持基于光学功能评估的质量保证

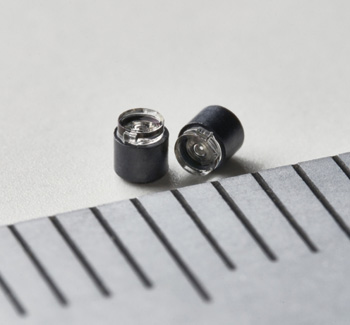

产品示例：内窥镜用镜头组合

采用非球面树脂透镜的小型化、高品质镜头单元。与传统的玻璃透镜相比，树脂透镜具备更优的量产性，并可支持一次性使用需求。除适用于医疗及工业领域的细径内窥镜外，该组合亦适用于需嵌入治疗器械以观察治疗部位的应用场景，以及各类工业设备的集成需求。同时可提供集成传感器、照明等组件的相机模块（FISCam）及玻璃镜头组合。

材质	树脂
透镜直径	φ1.3mm
组合外形	φ1.3mm×1.37mm
视场（対角）	120°
F值	6
焦距	0.570mm
物距	3-200mm
MTF@140Lp/mm	中心　>40％
	周边（像高70％）　>35％
	φ1.0mm
温度环境	+12℃~+40℃

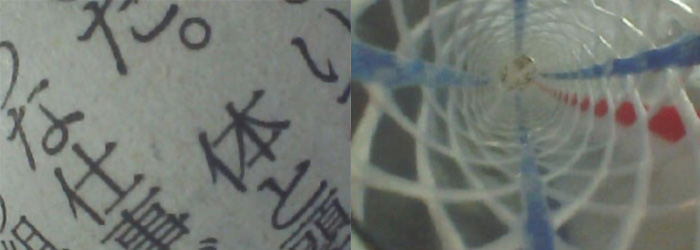

应用示例

・医疗与工业内窥镜

・治疗过程中的状态观察（集成于治疗器械中）

・螺纹孔内部检测

・小直径管道内壁外观检查与质量控制

产品示例：3D工业内视镜

通过双摄像头采集3D信息的微型立体相机，实现了对难以触及区域的即时全彩3D成像。可应用于管道内部检测、机器人作业辅助、文物三维记录等领域。

前端尺寸	16×5×15mm
3D分辨率	最高0.05~0.5mm(距离10mm~100mm)
视野范围	50×70mm(40mm距离)
动作距离	10-100mm
摄影速度	最高毎秒30帧
光源	白色LED
电线长度	约2m

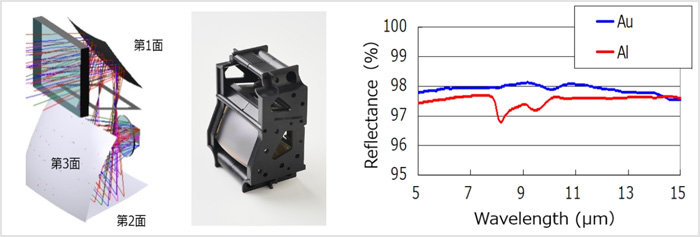

产品示例：反射光学系统单元

传统光学系统需要光线透过透镜，因此必须使用具有透光性的材料制造。在可见光波段通常采用树脂、玻璃、石英等透明材料，但这些材料无法透过远红外线，因此远红外领域需使用锗、硫系玻璃等特殊透红外材料。

而反射光学系统仅利用材料表面的反射特性，因此无需考虑材质本身的光透过率。同时，铝、金等金属镀层在可见光至近红外波段已广泛应用，且在远红外波段同样具备高反射率。通过在树脂表面进行金属膜镀覆，可实现从可见光到远红外波段均具有均匀高反射率的反射镜。

我司提出采用树脂表面金属镀膜反射镜的远红外反射光学系统解决方案。通过应用在激光打印机fθ透镜领域长期积累的自由曲面光学元件设计与制造技术，实现了高品质反射光学系统单元。

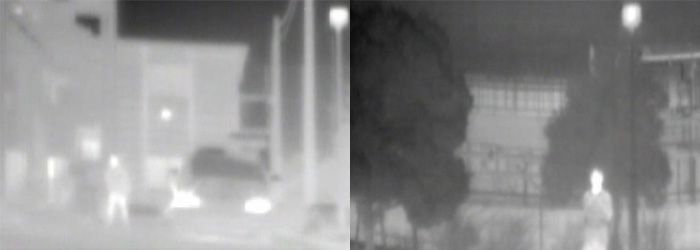

此外，反射光学系统还具有不产生色差的特点，不仅适用于远红外成像，也适合用于分析检测等需要覆盖可见光到远红外宽光谱范围的应用场景。

特点

・可通过注塑成型实现量产，有助于降低成本

・无需使用特殊材料，材料获取容易且供应稳定

・采用树脂材质，实现轻量化

・无吸收带，波长依赖性小，具备高反射特性，光学系统光利用效率高

・不仅适用于远红外区域，还可用于可见光、近红外至太赫兹波段

・基于反射原理，无色差
